增透膜原理：四分之一波长与折射率匹配

在玻璃上镀一层光学厚度为四分之一设计波长、折射率约 1.38 的 MgF₂ 膜，上下界面的反射光相消，单面反射率从约 4% 降到约 1.3%。
从一块玻璃说起：4% 的光去哪了
拿一副没镀膜的眼镜片对着灯看，能在镜片里看到灯管甚至自己的脸。这层像不是幻觉，是玻璃表面把一部分入射光原路送回来了。

具体有多少？垂直入射时，单个界面的反射率由菲涅尔公式给出：

R = (^{n₁ − n₂}⁄_{n1 + n2})²

空气取 n₀≈1.000，常见的冕牌玻璃 n_s≈1.52，代入得

R = (^{1.000 − 1.52}⁄_{1.000 + 1.52})² = (^0.52⁄_2.52)² ≈ 0.0426

也就是每个表面反射掉约 4.3%。单看这个数字似乎不痛不痒，但光学系统里的表面是会累加的。一片玻璃有两个表面，一支由 6 片镜片组成的镜头就有 12 个空气—玻璃界面；按每面 4.3% 估算，未经处理的透过率只剩0.957¹² ≈ 59% ，四成以上的光在镜筒里被来回反射掉了。丢光还只是问题的一半，那些反射光还会在镜片之间来回弹射，最终以杂散光的形式落到像面上，把对比度拉低。天文观测里拍行星尤其怕这个，行星本身暗，背景一点雾状杂光就会淹没细节。

增透膜（anti-reflection coating，AR coating，又称抗反射镀膜）要处理的就是这层反射。它不改变玻璃本身，只是在表面加上一层厚度只有几十到几百纳米的透明薄膜，让反射光自己抵消自己。

未镀膜与镀增透膜的镜片对照

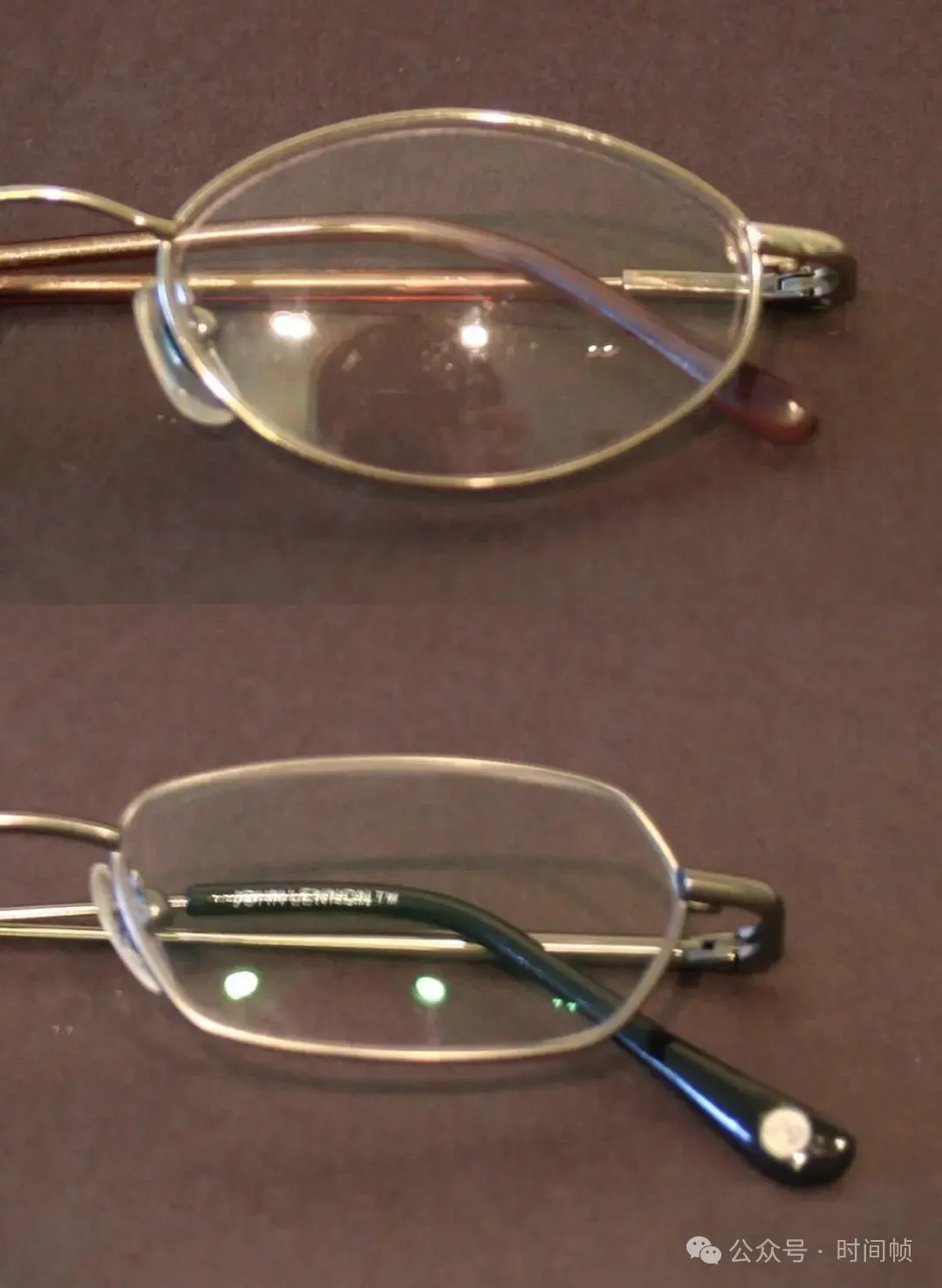

图 1：同一副镜片的实拍对照。上片未镀增透膜，可以清楚看到拍摄者和灯光的倒影；下片镀了增透膜，反射被压下去，只剩微弱的品红色反光。

同样是玻璃，镀膜之后为什么就不反光了？答案藏在"多了一界面"这件事里。

四分之一波长：让两束反射光互相抵消
镀膜之后，原来的空气—玻璃界面被拆成了两个：空气—膜层，以及膜层—玻璃。入射光在这两个界面上各反射一部分，最终回到空气中的是两束光。增透膜要做的，就是让这两束光的相位恰好相反。

相位怎么算？来自膜层一玻璃界面的那束光，比直接在空气一膜层界面反射的那束多走了两段膜厚，单程是 d，往返就是 2d。光在膜里的波长是 λ/n₁，所以往返带来的相位差是

Δφ_path = (2π / λ) · 2n₁d

此外，反射本身也可能带相位突变。规则是：光从折射率较小的介质射向折射率较大的介质并发生反射时，反射光会额外获得 180° 的相位差。本文讨论的增透膜满足 n₀ < n₁ < n_s，两个界面都是从低折射率射向高折射率，各自都拿到 180°。两个 180° 相互抵消，相对相位差就完全由路程决定。这一点很容易记反：真正造成相消的不是两个界面相位不同，而是两束光走的距离不同。

要让两束光反相，路程带来的相位差应当是 180°，即

(2π / λ) · 2n₁d = π ⟹ n₁d = λ / 4

膜层的光学厚度 n₁d（折射率乘几何厚度）等于设计波长的四分之一，这就是”四分之一波长层”（quarter-wave layer）名字的由来。

四分之一波长增透膜中的干涉示意

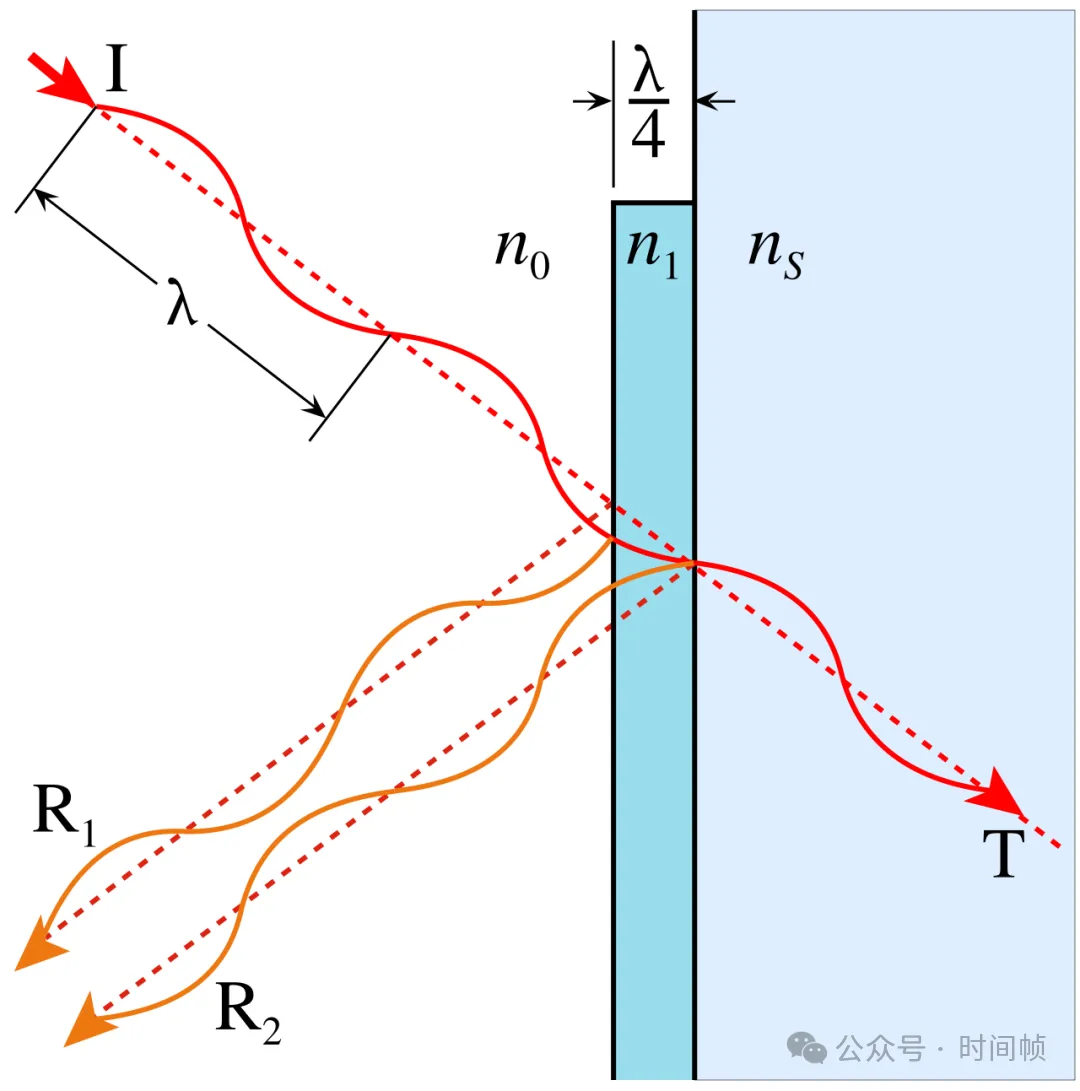

图 2：四分之一波长增透膜中的干涉关系。膜层光学厚度取设计波长的 1/4 时，来自空气—膜层界面与膜层—玻璃界面的两束反射光相位相反，在入射侧相互抵消，透射方向的光因此增强。

代入一个具体数字。取设计波长 λ = 550 nm（可见光中段，人眼最敏感的位置），膜层用氟化镁 MgF₂，n₁ ≈ 1.38，则

d = λ / (4n₁) = 550 nm / (4 × 1.38) = 99.6 nm

约 100 nm。这个厚度不是随便定的：薄一点、厚一点都会破坏 n₁d = λ/4 的条件，相消变得不完全，反射率立刻回升。后面会看到，这个”薄一点就不行”的特性，正是镀膜工艺最头疼的地方。

顺带说一句，同样的相消条件只对 550 nm 完全成立。到了 450 nm 的蓝光或 650 nm 的红光，n₁d = λ/4 不再满足，相消程度下降，残余反射会变强。这就是为什么很多镀膜镜片在斜看时会泛出紫色或绿色的反光，那正是设计波长之外没被抵消掉的光。

折射率匹配：理想材料为什么不存在

四分之一波长解决了相位问题，但两束光要完全抵消，振幅还得相等。振幅取决于两个界面的反射系数，而反射系数又由两侧折射率决定。推导可以简化成一句话：当膜层折射率 n₁ 等于两侧折射率 n₀ 与 n_s 的几何平均时，两个界面的反射振幅相等。

n₁ = √(n₀n_s)

空气侧 n₀ ≈ 1.000，冕牌玻璃 n_s ≈ 1.52，理想膜层折射率是

n₁ = √(1.000 × 1.52) = 1.233

麻烦来了：现实中找不到折射率低到 1.23、同时还能牢固附着、耐擦洗、不易潮解的常用固体镀膜材料。这几乎把单层膜的路堵死了一半。

工程上常用的替代品是氟化镁 MgF₂，n₁ ≈ 1.38，便宜、结实、激光损伤阈值也高，唯独折射率偏高。折射率不匹配，两个界面的反射振幅就不相等，相消后必然留下残余。对四分之一波长膜，设计波长处的振幅反射系数为

r = (n₀n_s − n₁²) / (n₀n_s + n₁²)

代入 MgF₂：n₀n_s = 1.52，n₁² = 1.38² = 1.9044，于是

r = (1.52 − 1.9044) / (1.52 + 1.9044) = −0.3844 / 3.4244 ≈ −0.1123， R = r² ≈ 1.26%

从 4.3% 降到 1.26%，单面反射被压到原来的三成左右。要注意这是 550 nm 设计波长处的理论值；把整个可见光波段一起算，实际单片 MgF₂ 增透膜的典型反射率在 1.5% 上下，因为偏离设计波长的部分压不下去。两个数字口径不同，并没有矛盾。

别小看从 4.3% 到 1.26% 这点变化。同样按 12 个表面估算，镀膜后的透过率变成 (1 − 0.0126)¹² ≈ 86%，比裸玻璃的约 59% 高出 27 个百分点。对太阳能电池来说，这直接是发电量的百分比；对望远镜来说，还要再加上杂散光大幅减少带来的对比度提升。

还有个反直觉的推论：玻璃折射率越高，裸表面的反射越强，但 MgF₂ 相对它就越接近理想，增透效果反而越好。对 n_s ≈ 1.9 的高折射率玻璃，√(1 × 1.9) = 1.378，和 MgF₂ 的 1.38 几乎重合，残余反射可以做到很低。所以高折射率镜片配单层增透膜，是相当划算的组合。

带宽与角度：增透不是万能的

理想化的公式只描述了垂直入射、单一波长。真实使用中，波长在变，入射角在变，光的偏振态也在变，每一项都会把反射率往上推。

先说波长。四分之一波长条件 n₁d = λ/4 只对一个 λ 精确成立，偏离越远，相消越不完全。

这也是为什么定制增透膜时必须先声明工作波段：可见光、近红外和紫外用的膜系厚度并不相同。

光学薄膜的反射与透射系数

图 3：光学薄膜的反射与透射系数随光学厚度的变化关系。膜层光学厚度偏离四分之一波长的设计点时，反射不再被完全抵消，残余反射随之上升，这正是增透膜工作带宽有限的根源。

角度的影响更有意思。入射角增大后，光在两个界面的反射系数都会改变，而且 s 偏振（电场垂直于入射面）与 p 偏振（电场平行于入射面）的行为完全不同。s 偏振的反射率随入射角单调上升，越斜越反；p 偏振则先下降，在某个角度附近趋近于零，这个角度就是布儒斯特角，随后才转为上升。一束自然光里两种偏振混在一起，结果是斜入射时反射率整体上升，且反射光带上偏振特征。

这意味着装在相机前端的增透膜没法制成"全角度"的：设计时通常会为 0° 到 30° 左右的入射角做折中，角度再大，边缘视场的反射和色彩都会变差。

最后是制造容差。反射率对膜厚的敏感度并不均匀，厚度偏薄时的劣化往往比等量偏厚更严重。膜层越薄，同样的绝对误差所占比例越大，这一点对只有 100 nm 上下的单层膜尤其致命。镀膜设备要控制的不是"接近 100 nm"，而是把整片镜片上各点的厚度波动压到几个纳米以内，否则镜片中心增透、边缘泛光。

工程上常见的应对办法有几条：把设计波长往使用波段中间挪，牺牲一端换整体平坦；用多层膜把反射低谷拓宽；或者干脆接受残余反射，改用后面要讲的渐变折射率路线。

从单层到多层，再到蛾眼结构

单层膜有两处短板：折射率不理想，带宽也有限，都可以用增加层数来缓解。把低折射率材料（二氧化硅，n ≈ 1.46）和高折射率材料（二氧化钛，n ≈ 2.3）交替叠起来，让多个界面的反射光在设计波长处共同相消，单波长反射率可以压到 0.1% 量级。代价是膜层数量、总厚度和工艺难度的同步上升，层数越多，任何一层的厚度误差越容易累积成整体偏差。

多层膜内部也有取舍。窄带的 V 膜追求极低残余反射，高性能区间可能只有约 10 nm 宽，适合激光器的单一谱线；宽带膜则牺牲部分性能换取几百纳米的平坦波段，用在相机和显示面板上。想要又低又宽，只能继续加层并做数值优化，设计结果往往很难用”哪一层抵消哪一层”的直觉去理解。

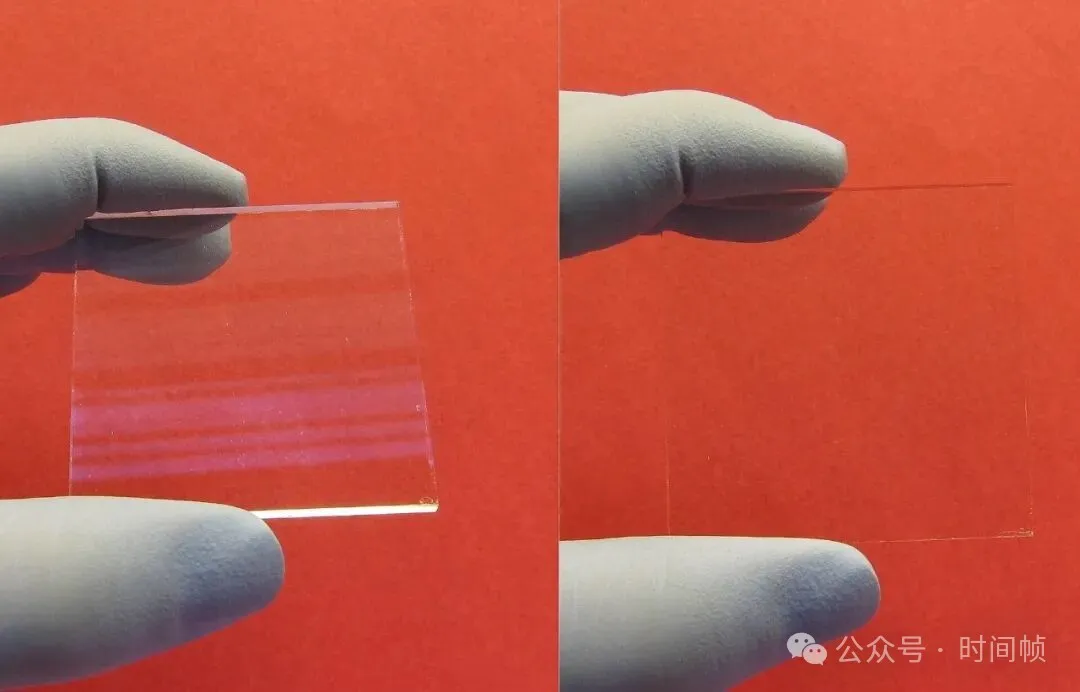

图 4：一块镀了多层增透膜的玻璃窗口实拍。该窗口为 0° 入射设计，可见光波段的反射率低于 0.5%，因此表面几乎没有明显的环境倒影，只剩边缘的轻微反光。

另一条路线干脆不要突变界面。既然反射来自折射率的突然变化，那就让折射率从空气到介质缓慢过渡。渐变折射率涂层（graded-index coating）让材料成分在几个波长的尺度内连续变化，反射自然被摊薄，而且对波长和角度都不挑。难点在于紧邻空气的那一侧：所有固体材料的折射率都明显大于 1，很难真正"连续"地接上空气。

仿生学在这里派上了用场。蛾类复眼表面覆盖着一层天然的纳米结构，是约 200 nm 高、间距约 300 nm 的六方排列凸起。这些凸起的尺寸小于可见光波长，光"看不见"单独的柱子，只感受到一个从空气平滑过渡到介质的等效折射率，反射因而很低。这种结构让夜行蛾子看得清，又不容易被天敌发现。人工复制这类亚波长结构即所谓蛾眼结构，Canon 的 SWC 亚波长结构镀膜就是量产例子，在抑制眩光和鬼影方面效果明显。它的短板是机械强度：凸起本身就是表面，耐磨性不如致密薄膜，需要额外的保护层或特殊清洁方式。

选择哪条路线，本质是在几个指标之间做平衡：残余反射率要多低、波段要多宽、入射角范围多大、能接受多少层数与工艺成本、膜层要能承受多高的激光功率。单层 MgF₂ 便宜耐用却压不到最低，多层膜性能好但贵且娇气，蛾眼结构宽带抗角但怕磨。没有一条路线在所有维度上都占优。

常见误解

误以为增透膜是靠吸收把反射光"吃掉"的。 实际上增透膜用的材料在设计波段内几乎不吸收光，膜层做的是重新分配：把本该反射回入射侧的光转移到透射方向去。真正靠吸收降反射的是另一类吸收型抗反射涂层，常用于显示器和需要压低反射但不在意透过率的场合。

误以为两个界面的反射都存在 180° 相位突变，所以它们会同相叠加。 在这个膜系里两个界面确实都发生了 180° 突变，但方向相同就可以约掉，相对相位差由光程决定。让两束光反相的，是膜层往返多出的那半个波长的光程，不是相位突变本身。

误以为膜越厚、镀的层数越多，增透效果就越好。 膜厚必须满足 n₁d = λ/4 一类的相位条件，脱离条件的厚度只会让反射变差；层数增加能降低残余反射，但也会收窄容差、推高成本，而且性能提升存在明显的边际递减。

误以为增透膜能让镜片在所有角度看都不反光。 增透效果随入射角增大而下降，而且 s、p 两种偏振的走势并不一样。斜看时镜片泛紫泛绿，正是设计波长之外和斜入射条件下没被抵消掉的那部分反射光。
