厚度成为“开关”：10-100纳米窗口内，疏水PE膜从“不透水、不导电”变成“可透水、亚伏特导电”
电化学系统里有个长期矛盾：能扛住苛刻环境的隔膜/骨架通常是疏水、绝缘的（比如聚乙烯、聚四氟乙烯），但高效传质和电子传输又需要亲水、导电、碳基的厚界面。两者不可兼得，器件设计只能在稳定性和性能之间“妥协”。
生物细胞膜提供了一个启发：它只有7-10纳米厚，却能同时实现选择性传质和电荷传输——在这里，“厚度”不是被动尺寸，而是功能开关。
四川大学傅强教授团队联合香港中文大学（深圳）陈忠信教授、新加坡国立大学Kian Ping Loh教授，在Advanced Materials上报道了他们的方案：把多孔聚乙烯（PE）膜推进到近临界超薄区间（60-200 nm），在不改变化学成分和孔径的前提下，仅仅通过减薄，就同时打开了水渗透和跨平面导电两个“开关”。基于这种超薄PE（UPE），他们构建了~300 nm厚的无碳、无粘结剂超薄膜电极（UT-ME），并在硝酸盐还原制氨（NO₃RR）中验证了其液相电化学性能。
两个“厚度开关”

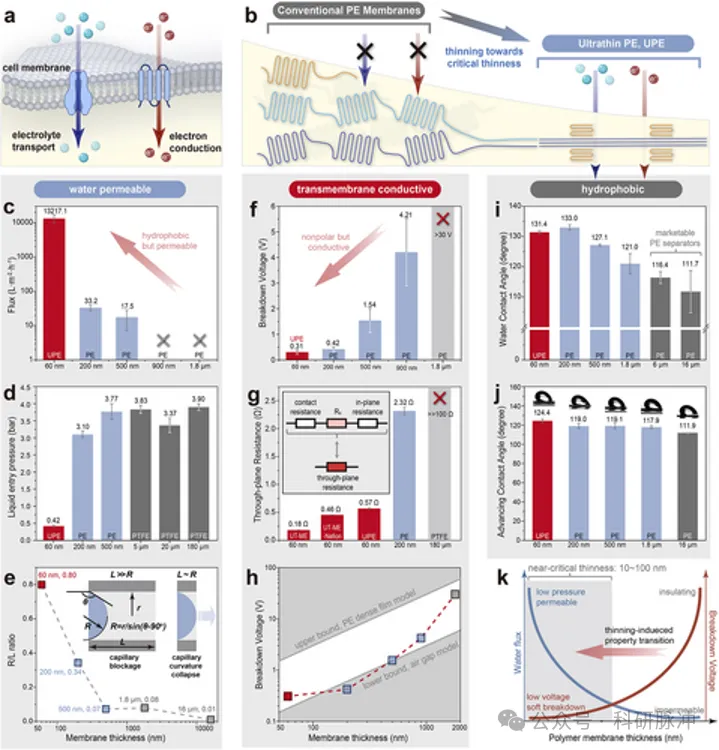

水渗透开关（图1c-e）：多孔PE疏水，水要进去必须克服毛细管阻力（Laplace势垒）。在微米厚度下，这个势垒高达3-4 bar，常压下水进不去。但当PE减薄到60 nm时，液滴进入压力（LEP）骤降至0.42 bar——低于施加的驱动压力，水就能渗进去了。
原因在于“短毛细管效应”（图1e）：当孔长L（即膜厚）与弯月面曲率半径R可比时，弯月面无法在有限长度孔内维持足够曲率，Laplace势垒“崩塌”。
跨平面导电开关（图1f-h）：PE是绝缘体，900 nm厚的PE击穿电压约4.2 V。减薄到60 nm后，软击穿电压降到0.3-0.4 V（亚伏特区间），出现持久的跨平面导电通道。干态Al|PE|Al堆叠的串联电阻仅0.18 Ω（图1g）。作者用“场聚焦+纳米空隙/气隙”解释这种亚伏特软击穿（图1h）——减薄后局域电场增强，缺陷处更容易形成导电细丝。
关键是：疏水性没变（图1i-j）。60-200 nm PE的水接触角反而略升至131-133°，说明透水和导电不是靠“变亲水”实现的，纯粹是几何效应。

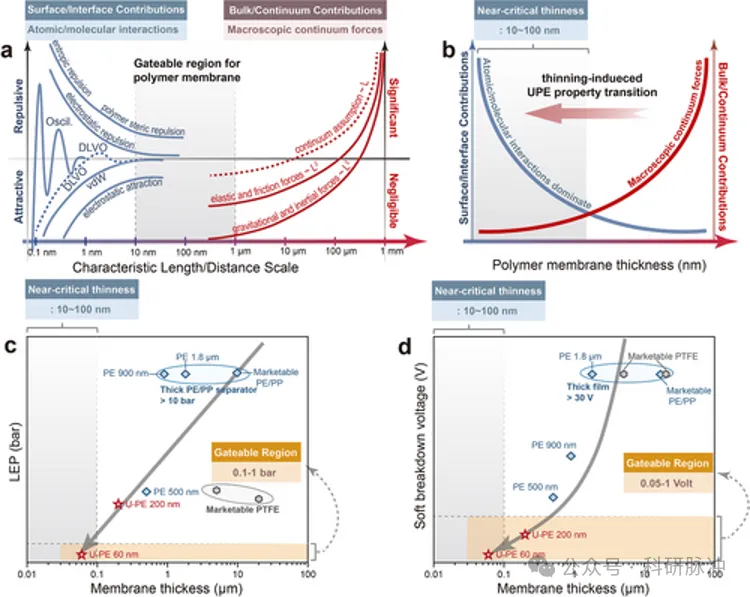

图1k总结了整个设计图景：在~10-100 nm窗口内，疏水、可透水、亚伏特导电三者共存。
超薄带来的“柔性贴合”：界面粘附增强

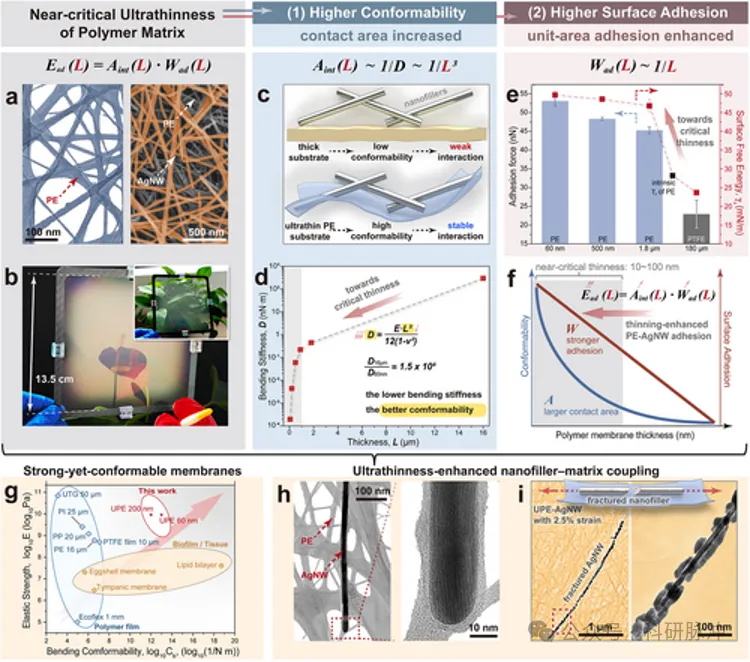

减薄还有一个“隐藏福利”：弯曲刚度D∝EL³。厚度从16 μm减到60 nm，尽管杨氏模量从0.69升到9.15 GPa，弯曲刚度却下降了超过10⁶倍（图2d）。这让PE变得极其柔软，可以像保鲜膜一样“包裹”纳米填料，显著增大真实接触面积（图2c）。
同时，单位面积粘附力也在增加：AFM测得60 nm UPE的拉脱力约53 nN，高于厚膜（图2e）。两者结合，总界面粘附能增加（图2f）——这就是为什么Ag纳米线（AgNWs）能牢固地“嵌”在PE基质中（图2h），拉伸2.5%时纳米线断裂但不脱粘（图2i），说明界面耦合很强。
超薄膜电极：~300 nm，无碳、无粘结剂

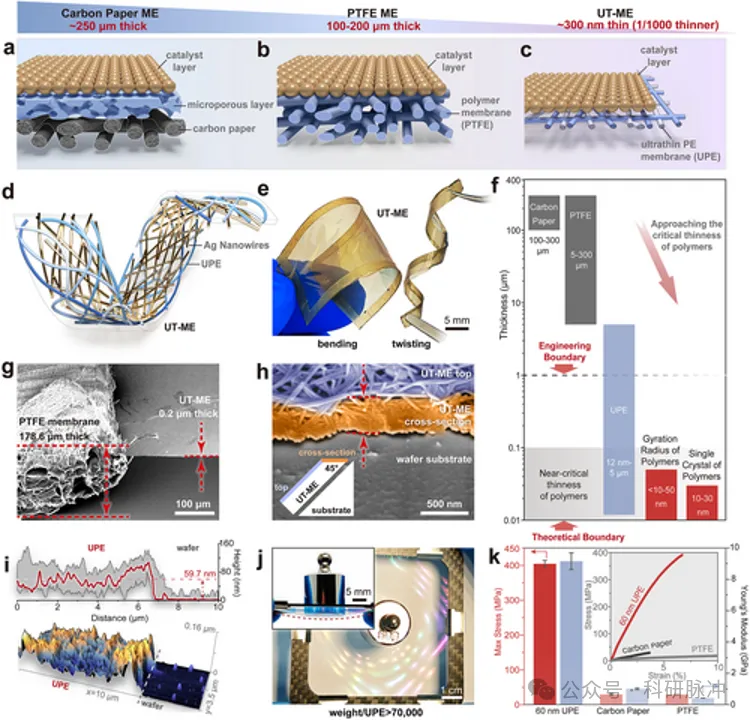

基于UPE的这些特性，团队用喷涂法把AgNWs网络“铺”在60 nm UPE上，制成了~275±25 nm厚的超薄膜电极（图4g）。对比之下，PTFE基膜电极厚178.6 μm——差了约650倍。
这个UT-ME（图4d）有几个特点：
无碳、无粘结剂：AgNWs直接贴附在UPE上，不牺牲孔隙率。
机械强度惊人：200 nm UPE、0.7 mg的圆片能支撑50 g重物（质量比>70000，图4j）；拉伸强度404.5 MPa、模量9.2 GPa，远超碳纸（29.5 MPa）和PTFE（29.1 MPa）（图4k）。
可弯曲：自由站立膜可弯折/扭转~720°不裂（图4e）。
液相电化学验证：硝酸盐还原制氨
硝酸盐还原（NO₃RR）是一个“苛刻”的验证反应——它同时需要电解质进入、离子传输、电子连接到催化剂层、以及流动碱性电解液下的机械稳定性。

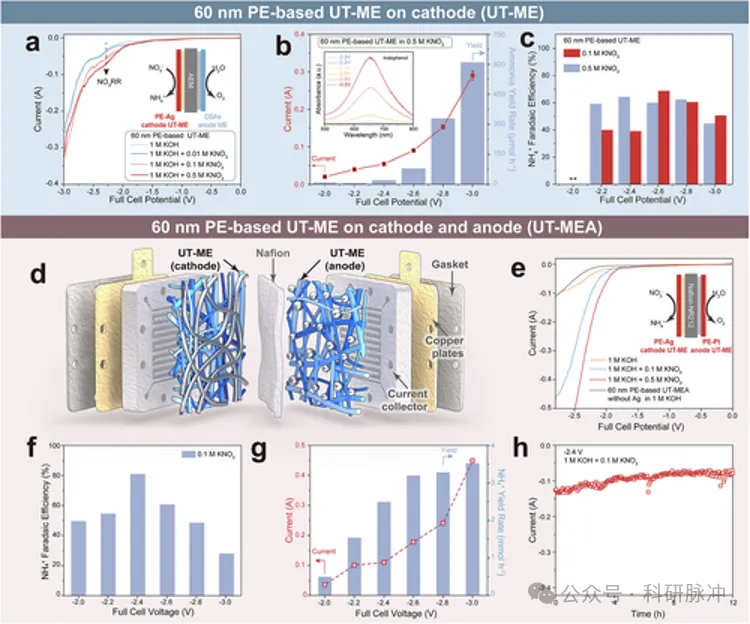

流动池（图5a-c）：在1 M KOH+0.5 M KNO₃中，60-50 UT-ME（60 nm PE+50 mg AgNWs）在-3.0 V下NH₄⁺产率超600 μmol/h，NH₄⁺法拉第效率在-2.4到-2.8 V间超60%-70%。对照组中，厚膜或不含AgNWs的体系电流和FE都低得多。
膜电极组件（UT-MEA，图5d-h）：阴阳极都用UT-ME，中间隔Nafion膜。在0.1 M KNO₃、-3.0 V下电流达~0.45 A，NH₄⁺ FE峰值约80%（-2.4 V，图5f），12小时恒电位运行电流稳定（图5h），反应后PE侧接触角仍为114.6°±4.0°，结构无明显变化。作为对比，商用5 μm厚PTFE基MEA的最大电流仅~50 mA，NH₄⁺ FE仅24.7%——因为厚而疏水的PTFE阻止了电解液有效浸润。
总结
这项工作的核心洞见是：对于多孔聚合物膜，“厚度”本身就是一个可设计的功能维度。在近临界超薄区间（~10-100 nm），本体连续介质描述（Laplace势垒、介电击穿、弯曲刚度）迅速失效，界面/缺陷主导的物理开始接管——于是原本“不透水、不导电”的疏水绝缘体，变成了“可透水、亚伏特导电”的跨膜活性界面。
这不只是一个材料制备的故事，而是一种“几何优先”的设计策略：通过把不同多孔聚合物或软固体减薄到近临界区间，可以让原本“永远关着”或“永远开着”的传输阈值，进入可被压力或电压“调节”的中间窗口。用作者的话说，这“呼应了生物细胞膜的功能逻辑”——厚度选得对，微小的压力或电压就能调控物质与电荷的跨膜传输。
