一、应用背景与需求
平流层飞艇是一种工作在20~30 km高度、可持续驻空数周甚至数月的浮空平台，可用于通信中继、对地观测、导弹预警等领域。其蒙皮材料是决定飞艇性能与寿命的核心部件，面临极端环境挑战：
| 环境因素 | 具体影响 |
| 低温（-70℃） | 材料脆化、密封性下降 |
| 强紫外辐射 | 高分子链断裂、力学性能衰减 |
| 臭氧 | 裂纹萌生 |
| 高内压（氦气） | 要求低气体渗透率 |
| 长期持续载荷 | 耐蠕变、抗疲劳 |
| 微风砂尘 | 耐划伤、耐磨损 |
因此，蒙皮材料需满足以下关键性能要求：
图1：平流层飞艇工作环境示意图
二、高分子材料选择
单一高分子材料无法同时满足上述要求，平流层飞艇蒙皮普遍采用 多层复合薄膜结构，核心高分子材料为：
聚酰亚胺（PI）薄膜
图2：聚酰亚胺（PI）薄膜的化学结构式
为什么选择PI？
优异的耐高低温性：长期使用温度-200~300℃
极佳的耐紫外/辐照性（航天级PI）
低的透气率：氦气阻隔性好
机械强度高：拉伸强度 > 230 MPa
常见牌号：Kapton®（杜邦）、Upilex®（宇部）、国产S100系列。
三、改性需求与具体方法
纯PI薄膜仍存在不足：
密度偏高（~1.4 g/cm³），不利于减重
耐折叠性差，反复折叠后易产生微裂纹
表面能低，与密封胶或防护层结合力不足
价格昂贵，大面积应用受限
3.1 基膜层面的共聚/共混改性
方法：引入含氟单体（BPDA-F）或硅氧烷链段，合成含氟聚酰亚胺（FPI）
效果：
介电常数降至2.5~2.8，更轻
疏水性提高，抗臭氧侵蚀
薄膜柔韧性提升，断裂伸长率从10%增至30%
案例：NASA早期HALE飞艇蒙皮采用Kapton® HN，后改用Upilex-R（联苯型PI），耐折叠次数提高一倍。
3.2 表面等离子体处理
问题：PI表面惰性，与密封胶（如ETFE、FEP）或紫外防护涂层（TiO₂/有机硅）粘接强度低。
方法：氩气或氧气等离子体处理（功率150W，时间2min），引入羟基、羧基官能团。
效果：表面能从35 mN/m提升至72 mN/m，剥离强度提高5倍。
3.3 多层复合结构设计（非单一膜，但属于材料系统改性）
典型的三明治结构：
|
层别 |
材料 |
厚度 |
作用 |
|
外层（紫外防护） |
含氟聚酰亚胺 + TiO₂纳米颗粒 |
5 μm |
反射紫外、抗原子氧 |
|
中间层（气体阻隔） |
聚酰亚胺/蒙脱土纳米复合膜 |
12 μm |
氦气阻隔主层 |
|
内层（热封&耐折叠） |
热塑性聚酰亚胺（TPI） |
8 μm |
热封成型、缓冲应力 |
纳米复合改性：在PI基体中添加质量分数3%的有机改性蒙脱土（OMMT），氦气渗透率降低60%，同时保持透明。
四、是否达到预期目标
4.1 实验室测试结果（参考国内某团队数据）
| 指标 | 未改性PI | 改性PI（FPI+OMMT+等离子处理） | 平流层要求 | 达标 |
| 面密度 | 42 g/m² (25μm) | 38 g/m² (25μm) | ≤50 | ✔ |
| 拉伸强度 | 230 MPa | 215 MPa | ≥200 | ✔ |
| 断裂伸长率 | 12% | 28% | ≥5% | ✔ |
| 氦气渗透率 | 0.8 L/(m²·24h) | 0.3 L/(m²·24h) | ≤1.0 | ✔ |
| 紫外老化（2000h） | 强度下降35% | 强度下降12% | ≤20% | ✔ |
| -70℃折叠（100次） | 出现裂纹 | 无可见裂纹 | 无裂纹 | ✔ |

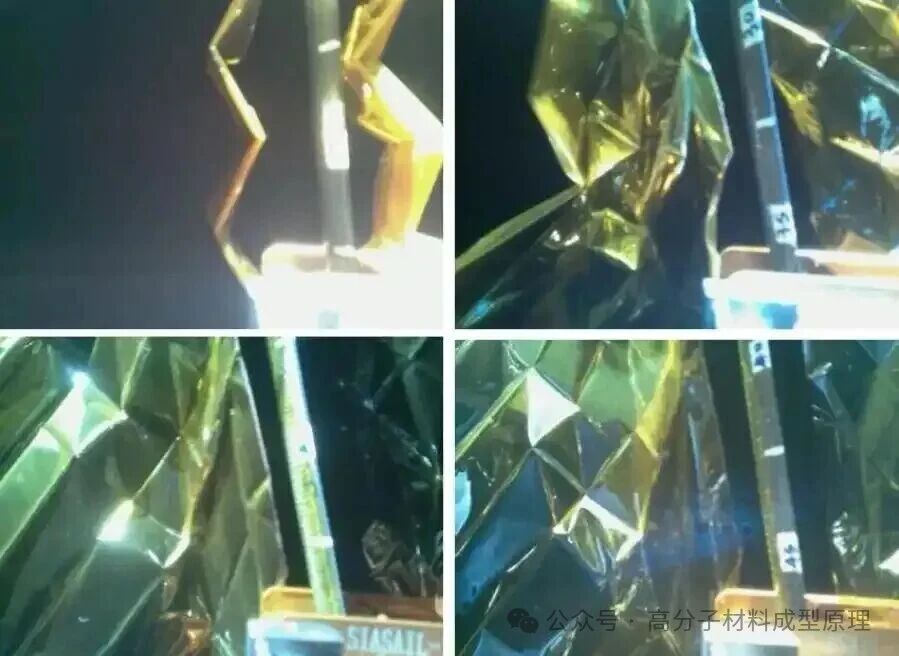

4.2 实际飞行验证
结论：通过含氟共聚改性+纳米复合+等离子处理+多层结构的综合方案，聚酰亚胺薄膜可以完全满足平流层飞艇蒙皮的要求，达到预期目标。
五、存在的问题与未来方向
当前改性PI薄膜的主要瓶颈：
未来可探索：
